Création et export du PGOC

La création et l’export du PGOC de la plateforme KickTheMap permet de dessiner et d’exporter les trois éléments du PGOC: le fichier csv, le fichier dgn et le rapport PDF.

L’interface

Ouvrez votre job et dessinez vos éléments PGOC à l’aide de l’outil de création de points et des lignes:

• Les lignes sont utilisées pour les cables et les fourreaux
• Les points pour les affleurants et les accessoires

Création du câble

• Sélectionnez l’outil “ligne” puis dessinez le long du câble les différents PRTL
• Sélectionnez ensuite votre code PGOC correspondant au câble

– Vous pouvez ajuster les points de la ligne une fois tracé en cliquant dessus
– Vous pouvez continuer un bout de ligne an faisant un clic droit sur le dernier et selectonner “continuer ligne”

Si les code PGOC ne sont pas disponibles dans la liste des attributs, veuillez vous adressez à votre administrateur.

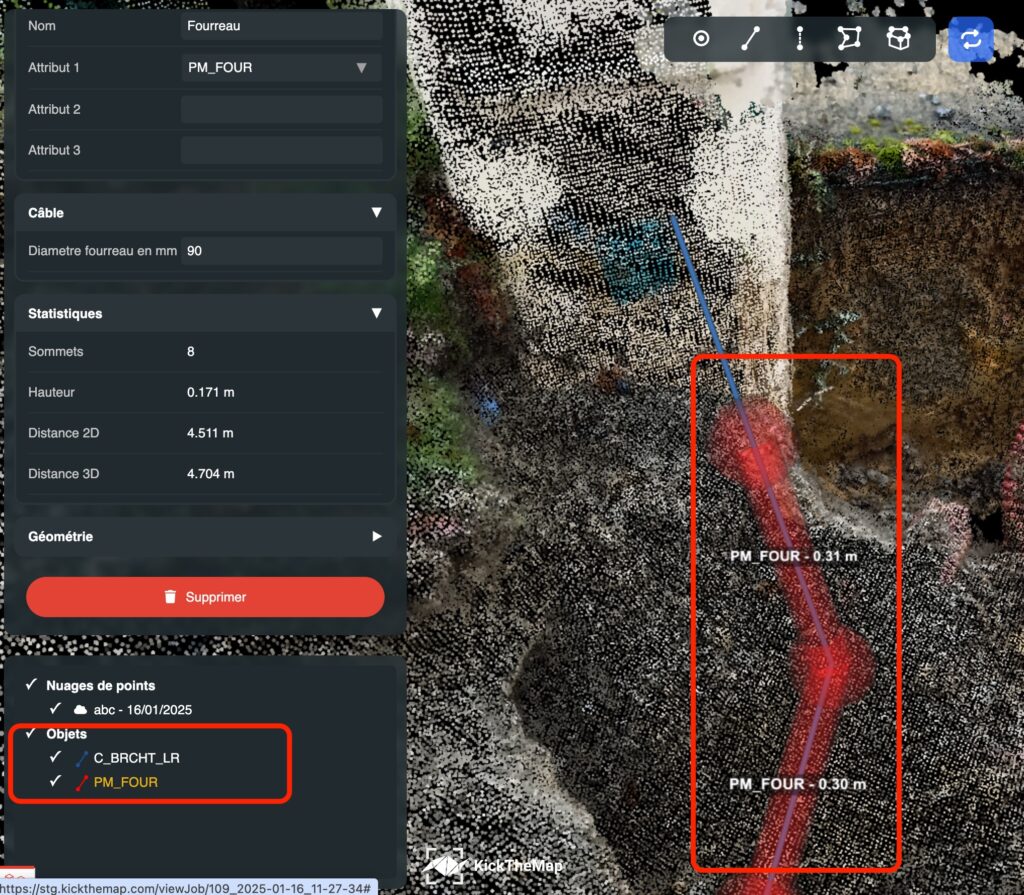

Ajout du fourreau et de la section de câble

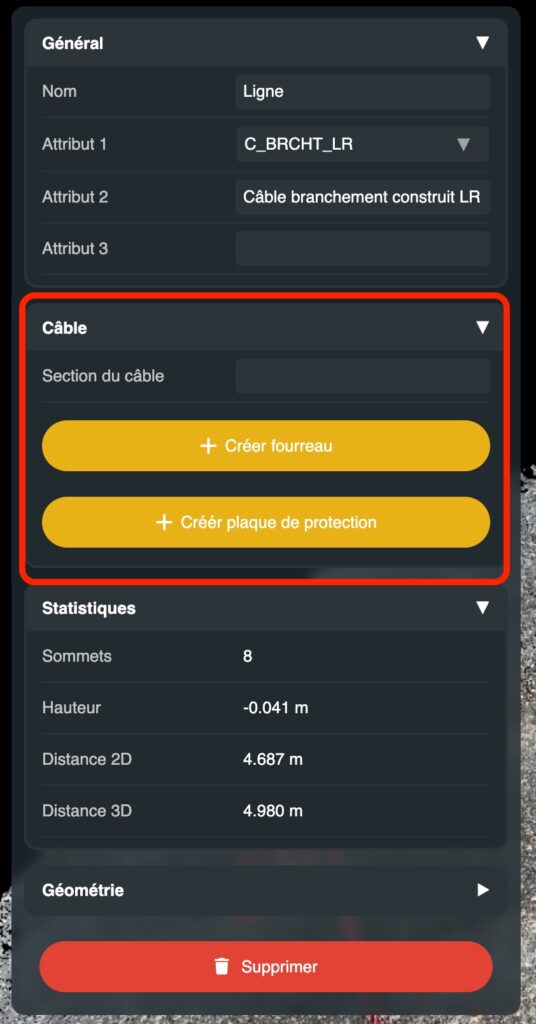

Une fois le câble sélectionné (en rouge), la section “Câble” permet d’ajouter un fourreau.

Une fois le fourreau ajouté, vous pouvez librement interagir avec sa longueur en bougeant les sommets du fourreau. Le fourreau se comporte comme une ligne.

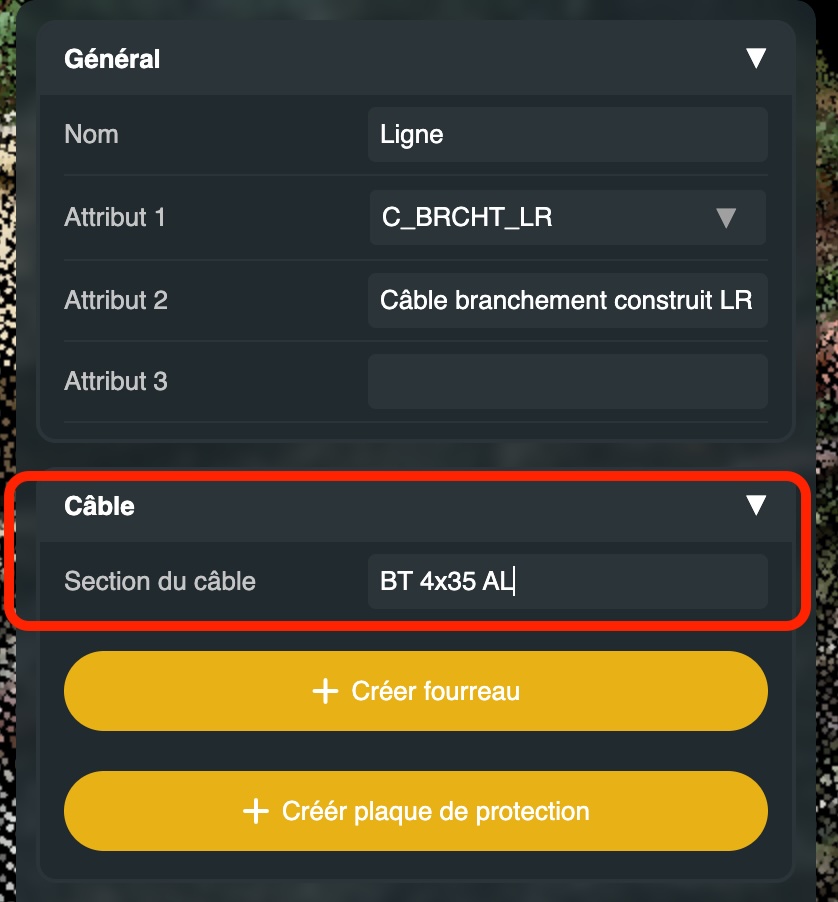

La section de câble est aussi disponible dans la même section.

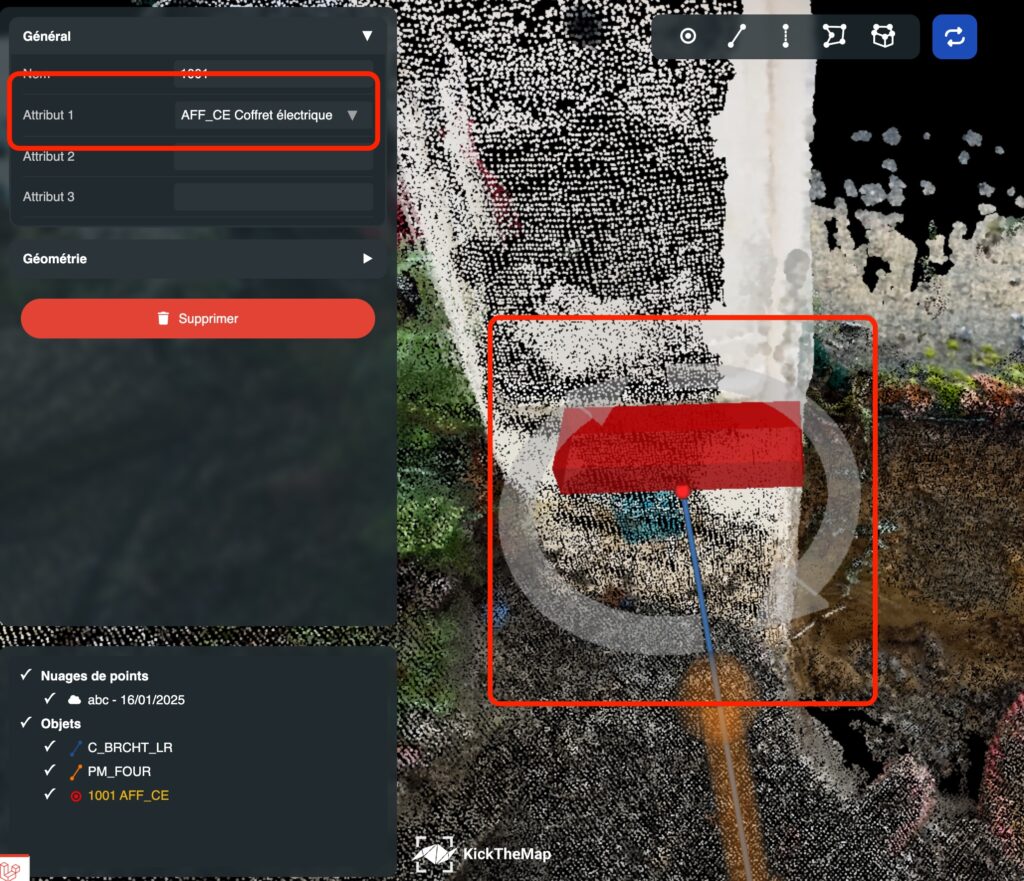

Ajout des affleurants/accessoires

Pour ajouter les différents éléments qui accompagnent les câbles, dessinez un point et choisissez le bon attribut. Il est possible d’effectuer des rotations des symboles pour le fichier dgn.

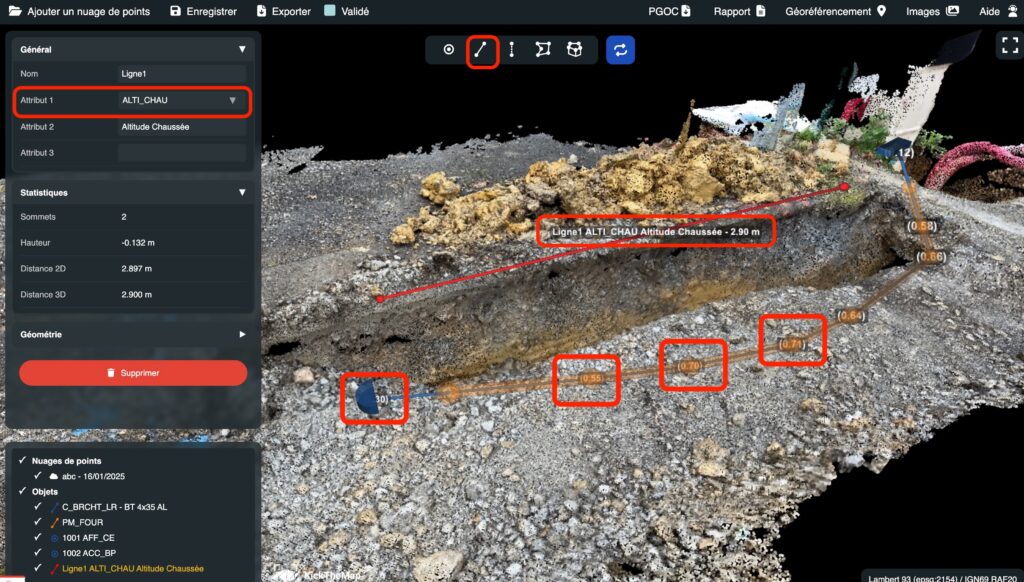

Profondeurs atypiques

Le module PGOC permet de calculer automatiquement les profondeurs atypiques des PTRL du câble dans le fichier csv. Il faut créer une ligne d’altitude indépendante au niveau de la chaussée ou du trottoir, et lui attribuer le code “ALTI_CHAU” ou “ALTI_TROT” selon si il s’agit d’un trottoir ou de la chaussée.

Le logiciel va automatiquement calculer les profondeurs atypiques sur tous les PTRL du câble selon la nouvelle ligne de référence.

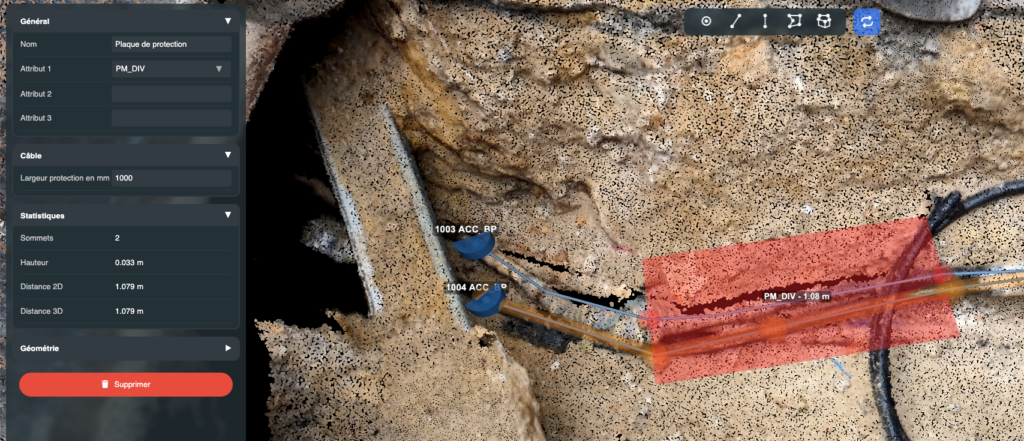

Ajout de la plaque de protection

Vous pouvez aussi ajouter une plaque de protection directement depuis la section câble ou en créant une ligne avec le code PGOC “PM_DIV”.

La largeur de la plaque est disponible dans dans le menu de gauche

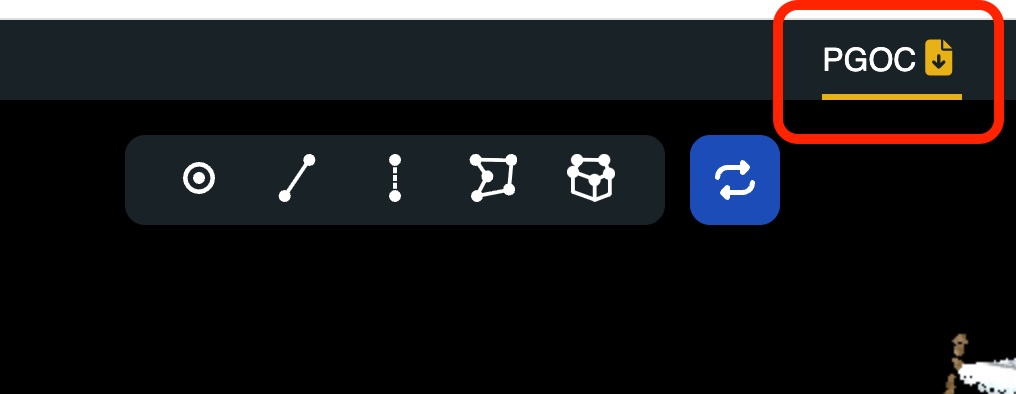

L’export:

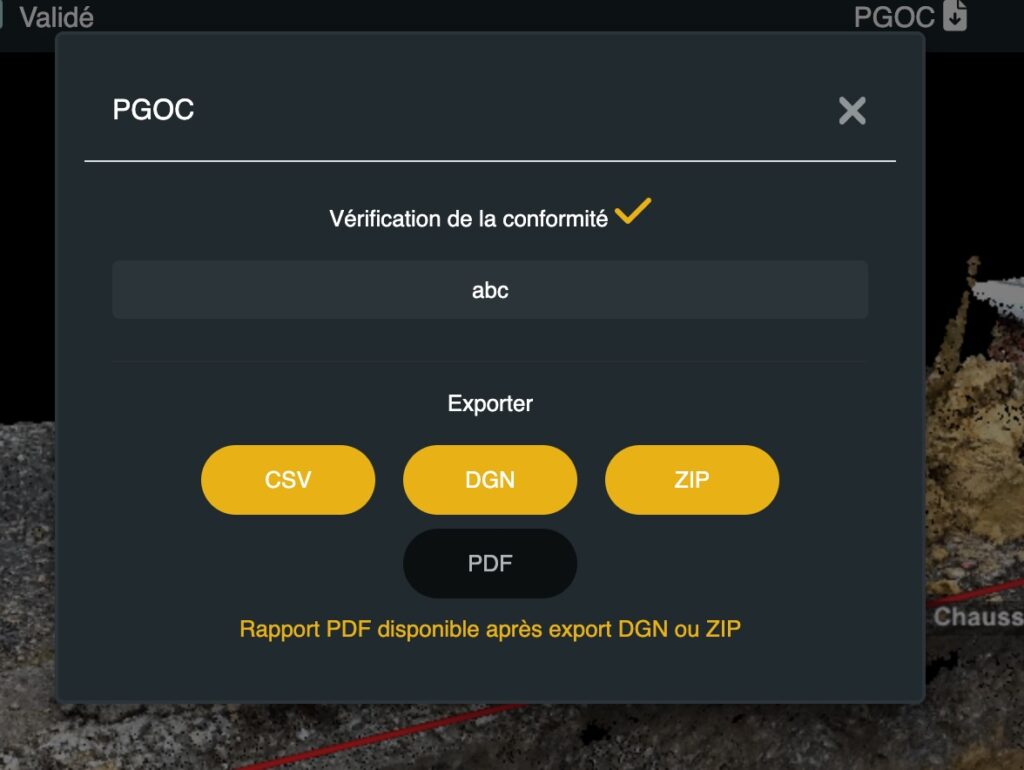

Une fois votre dessin complet vous pouvez rentrer dans l’export du PGOC en trois formats, le CSV, le DGN et le PDF.

• L’outil vérifie les différents points de conformité ALOE, notamment la gestion des points isolés et les lignes sans aboutissants.

• Une fois la conformité passée, vous pouvez exporter et enregistrer le PGOC en format CSV (instantanée) et en DGN (une trentaine de secondes est nécessaire).
• Le ZIP comprend les deux fichiers
• Le PDF peut être générer uniquement à partir du DGN
